可根據(jù)具體應(yīng)用調(diào)整柔韌性和防腐性

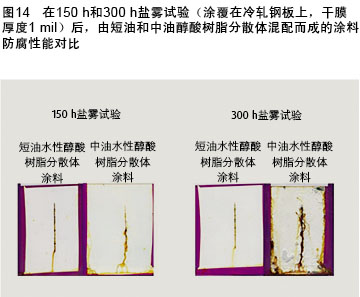

　　顯然，與市售涂料相比，由短油和中油醇酸樹脂分散體配制的兩種涂料的性能均良好。此外，短油和中油醇酸樹脂分散體的性能具有互補性。短油和中油增強型水性醇酸分散體制備的涂料均具有較高的光澤(20°光澤>85)，在許多底材上也均呈現(xiàn)優(yōu)良的附著力。但是，由這兩種樹脂配制而成的涂料之間最明顯的差異在于柔韌性、耐MEK擦拭和防腐性之間的平衡(表8)。中油醇酸樹脂分散體配制而成的涂料要比短油醇酸樹脂分散體配制的涂料柔韌性更好，且耐溶劑性(MEK雙向擦拭)更優(yōu)異。但是，由短油醇酸樹脂分散體配制而成的涂料防腐性能更為優(yōu)異(>300 h)(圖14)。

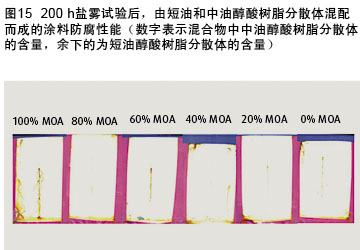

　　下一步順理成章的工作就是要對短油和中油水性醇酸樹脂分散體混配后的性能進行評估。先將兩種分散體進行預(yù)混合，接著，按照如前所述的起始色漆配方進行配制。將制備的涂料刮涂在冷軋鋼板表面，干膜厚度1.5 mil。在評估前，在70 °F、相對濕度50%的條件下固化14 d。表9給出了涂料的性能。從列出的數(shù)據(jù)可明顯看出，能夠在不降低光澤或附著力的情況下，對柔韌性和防腐性能進行調(diào)整，以滿足特定領(lǐng)域的應(yīng)用，鹽霧試驗可達200 h，防腐性能極佳，若混配時短油醇酸樹脂分散體稍多一些對防腐性更有利(圖15)。

　　水性和溶劑型醇酸樹脂技術(shù)之間的性能十分接近

　　機械分散技術(shù)有利于對疏水性、未改性醇酸樹脂的分散。用這些分散體制備零VOC的水性醇酸涂料，可獲得與溶劑型醇酸涂料同等性能的涂料，在某些情況下，甚至超過溶劑型醇酸涂料的性能。為，將短油和中油醇酸樹脂分散體進行混配，可實現(xiàn)特定應(yīng)用領(lǐng)域中整體性能的綜合平衡。采用這些水性醇酸樹脂分散體，可以縮小與市售水性醇酸樹脂涂料和市售溶劑型醇酸樹脂涂料在光澤、附著力和防腐性能方面的差異。

　　參考文獻

　　[1] ISH Chemical Estimates, SRI Alkyd Surface Coatings 2013.

　　[2] Kunsumgar, Nerlfi, & Growney, US Paint & Coatings Industry 2011–2016.

　　[3] Hare, C. H., Alkyd Resins, Protective Coatings: Fundamentals of Chemistry and Composition, Technology Publishing Co., 1994.

　　[4] Ortiz, R, Romick, J., Young, T., Bills, R., Beebe, M., Sullivan, J., Bridging the Gap in Performance: WB and SB Short Oil Alkyd Coatings for Metal Protection, Proceedings of the 42nd Annual International water-borne, High Solids and Powder Coating Symposium, The University of Southern Mississippi, 2015.

　　致謝

　　筆者向以下人員致以深深的謝意，感謝Rebecca Ortiz 和 Ray Drumright對本文的技術(shù)貢獻以及復(fù)審，感謝Alan Piwowar在分析工作方面的支持，感謝Daryoosh Beigzadeh、Guy Masloski、Jun Yang、John Roper、 Gary Spilman、Tim Young、Ahmad Madkour、Robert Sandoval和Doug Hasso的在設(shè)計、合成、應(yīng)用和加工方面的支持，以及Jonathan Mason、 David Carr和Robert Mussell在技術(shù)方面的貢獻和管理方面的支持。
