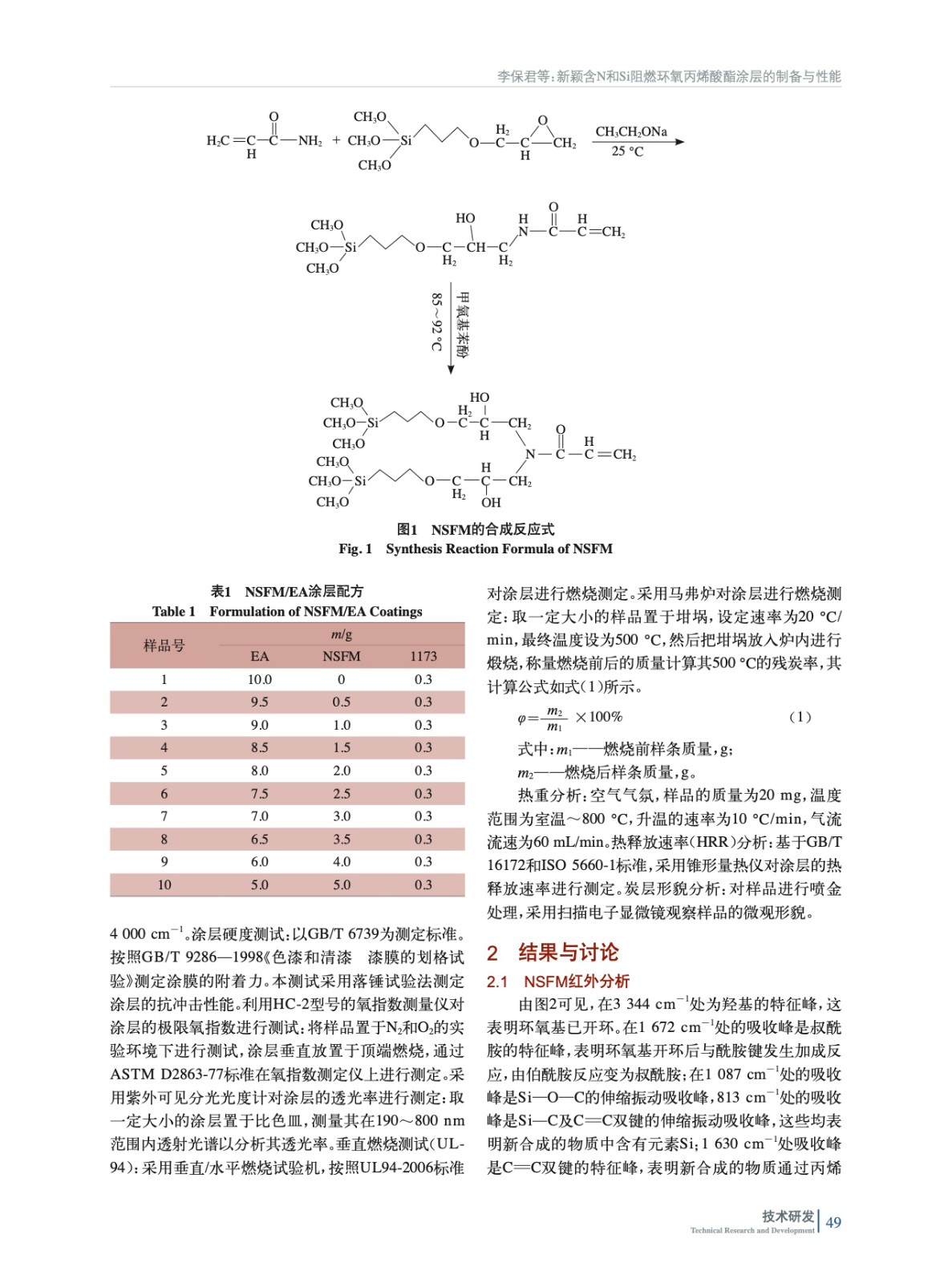

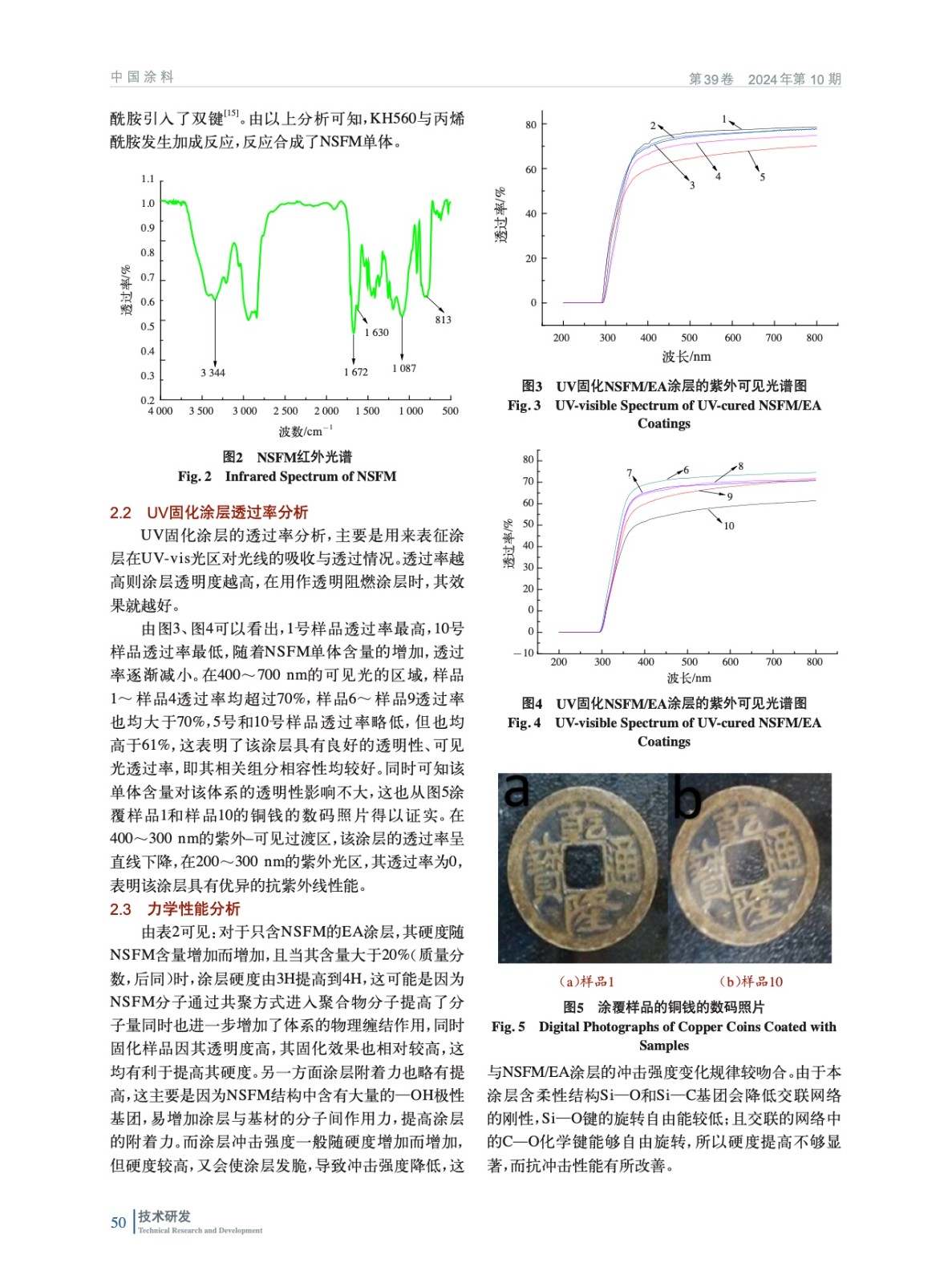

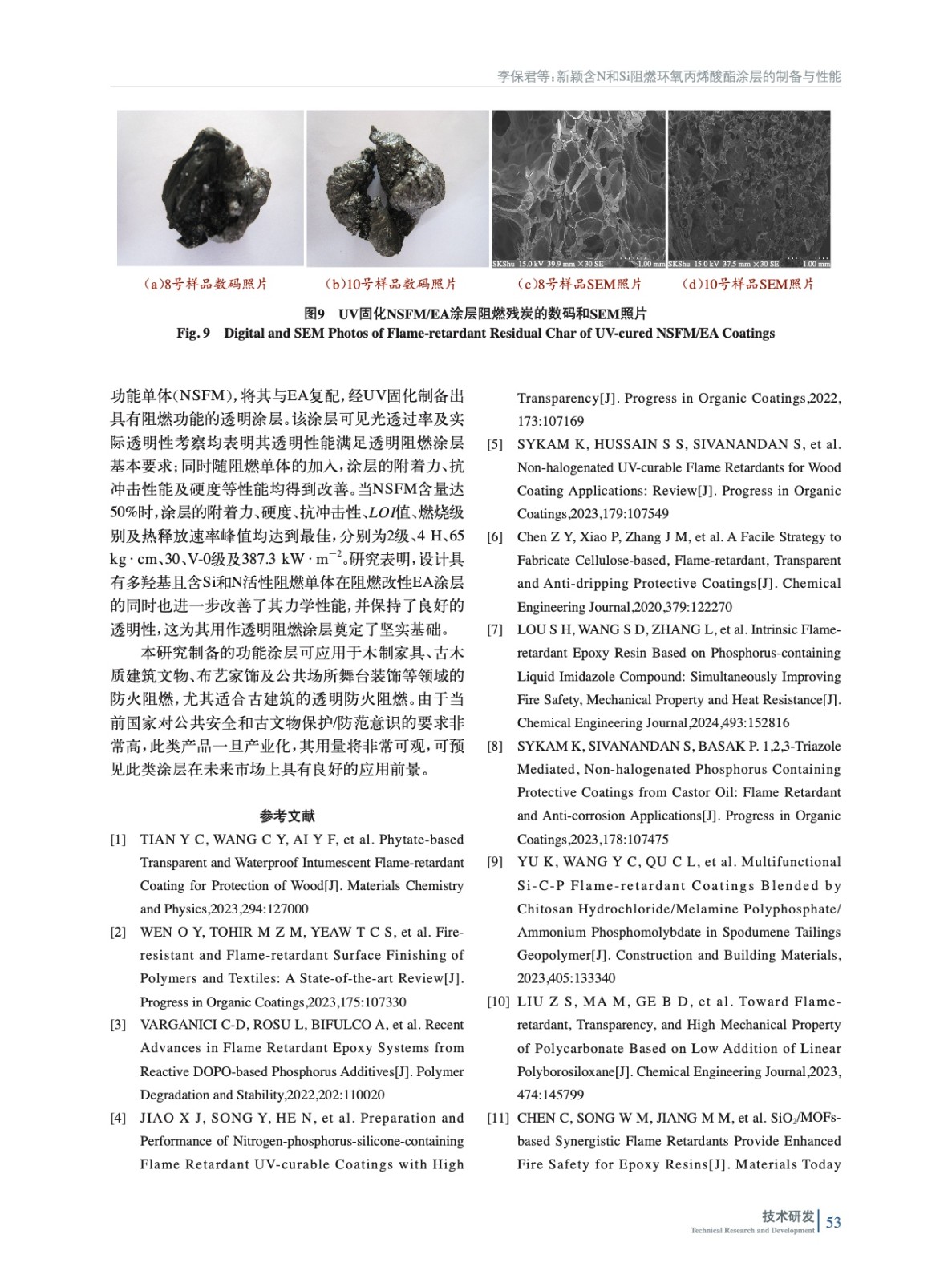

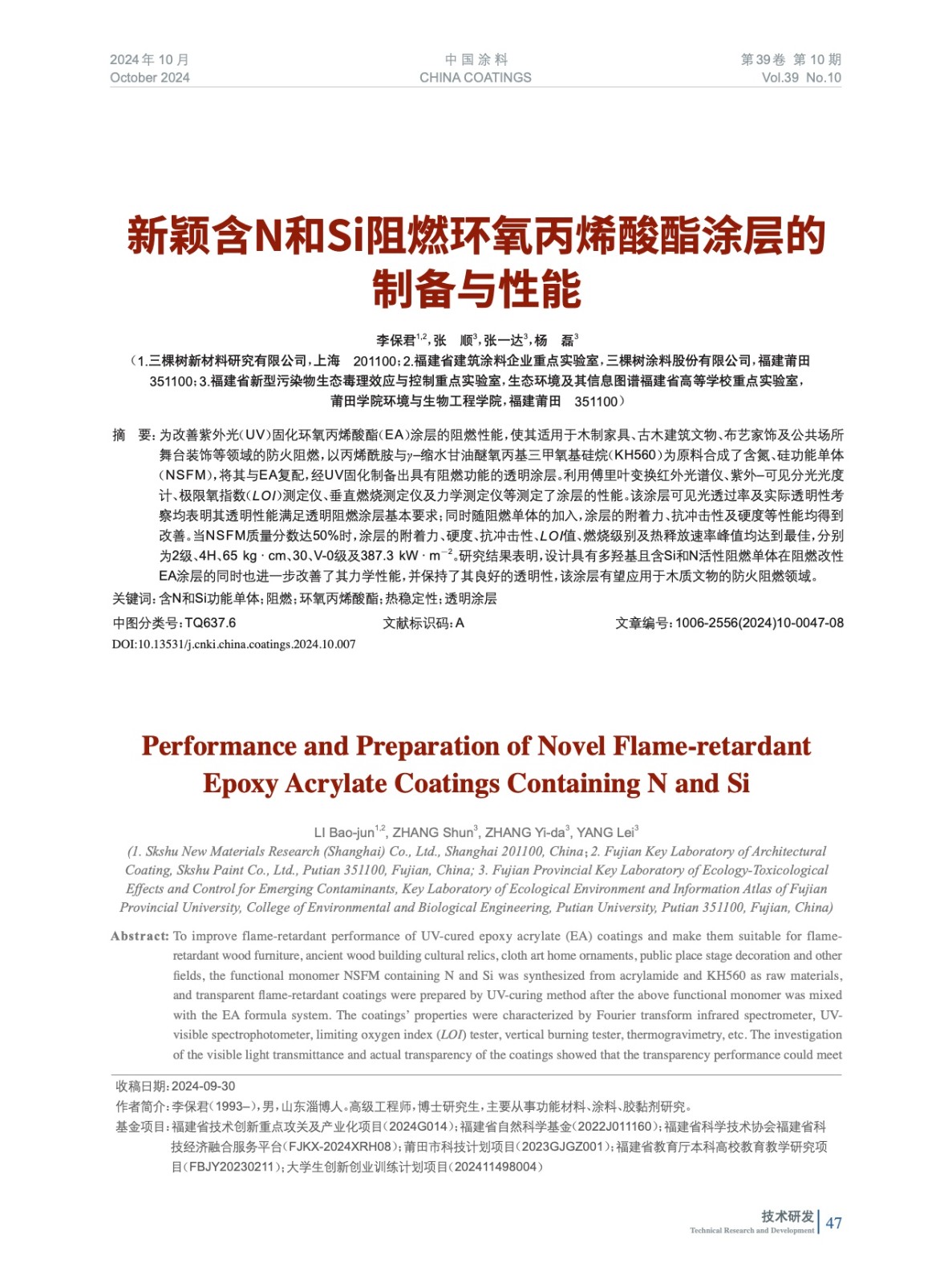

摘要：為改善紫外光（UV）固化環(huán)氧丙烯酸酯（EA）涂層的阻燃性能，使其適用于木制家具、古木建筑文物、布藝家飾及公共場所舞臺裝飾等領域的防火阻燃，以丙烯酰胺與γ–縮水甘油醚氧丙基三甲氧基硅烷（KH560）為原料合成了含氮、硅功能單體（NSFM），將其與EA復配，經(jīng)UV固化制備出具有阻燃功能的透明涂層。利用傅里葉變換紅外光譜儀、紫外–可見分光光度計、極限氧指數(shù)（LOI）測定儀、垂直燃燒測定儀及力學測定儀等測定了涂層的性能。該涂層可見光透過率及實際透明性考察均表明其透明性能滿足透明阻燃涂層基本要求；同時隨阻燃單體的加入，涂層的附著力、抗沖擊性及硬度等性能均得到改善。當NSFM質(zhì)量分數(shù)達50%時，涂層的附著力、硬度、抗沖擊性、LOI值、燃燒級別及熱釋放速率峰值均達到最佳，分別為2級、4H、65 kg·cm、30、V-0級及387.3 kW·m－2。研究結果表明，設計具有多羥基且含Si和N活性阻燃單體在阻燃改性EA涂層的同時也進一步改善了其力學性能，并保持了其良好的透明性，該涂層有望應用于木質(zhì)文物的防火阻燃領域。
