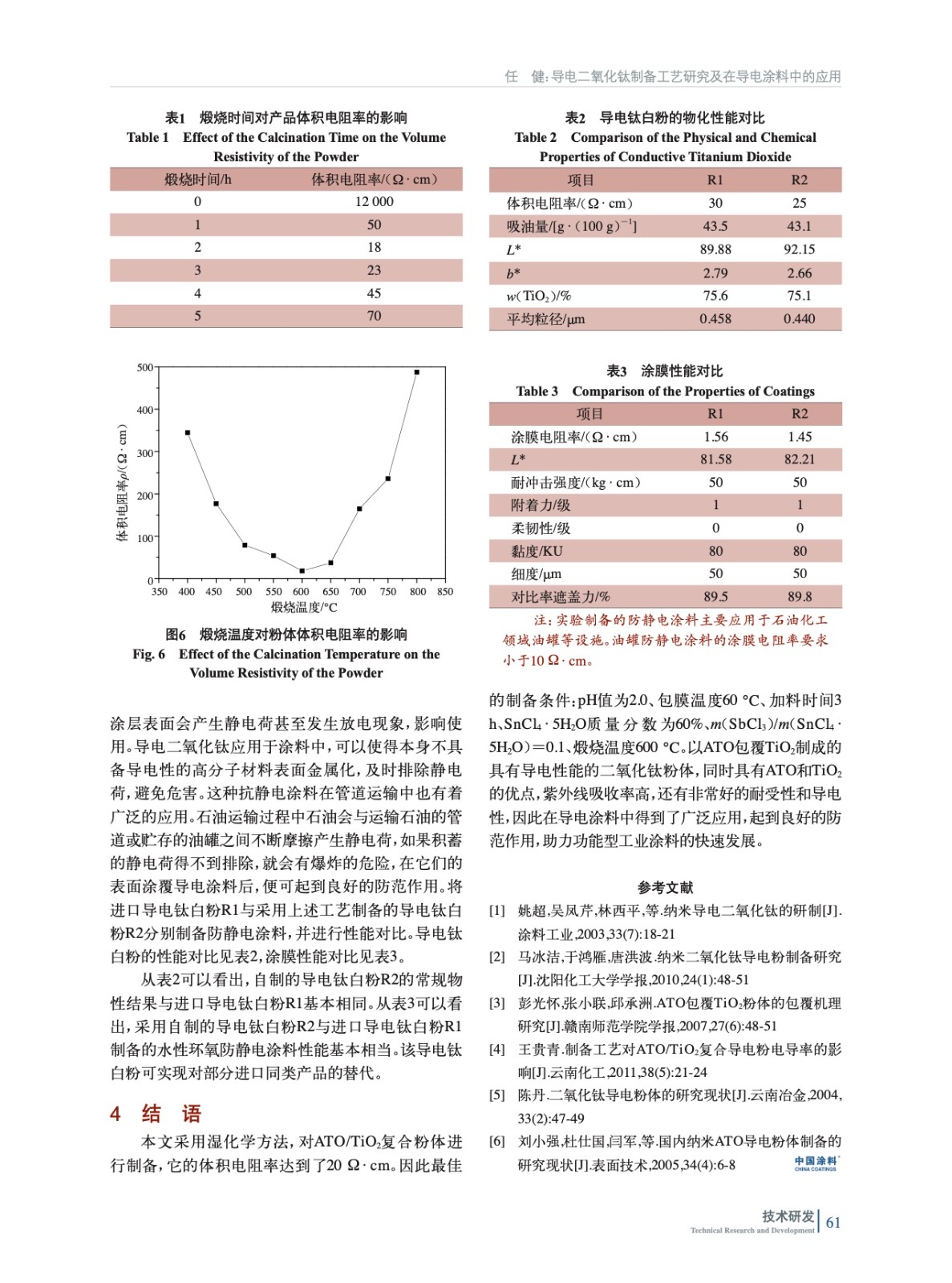

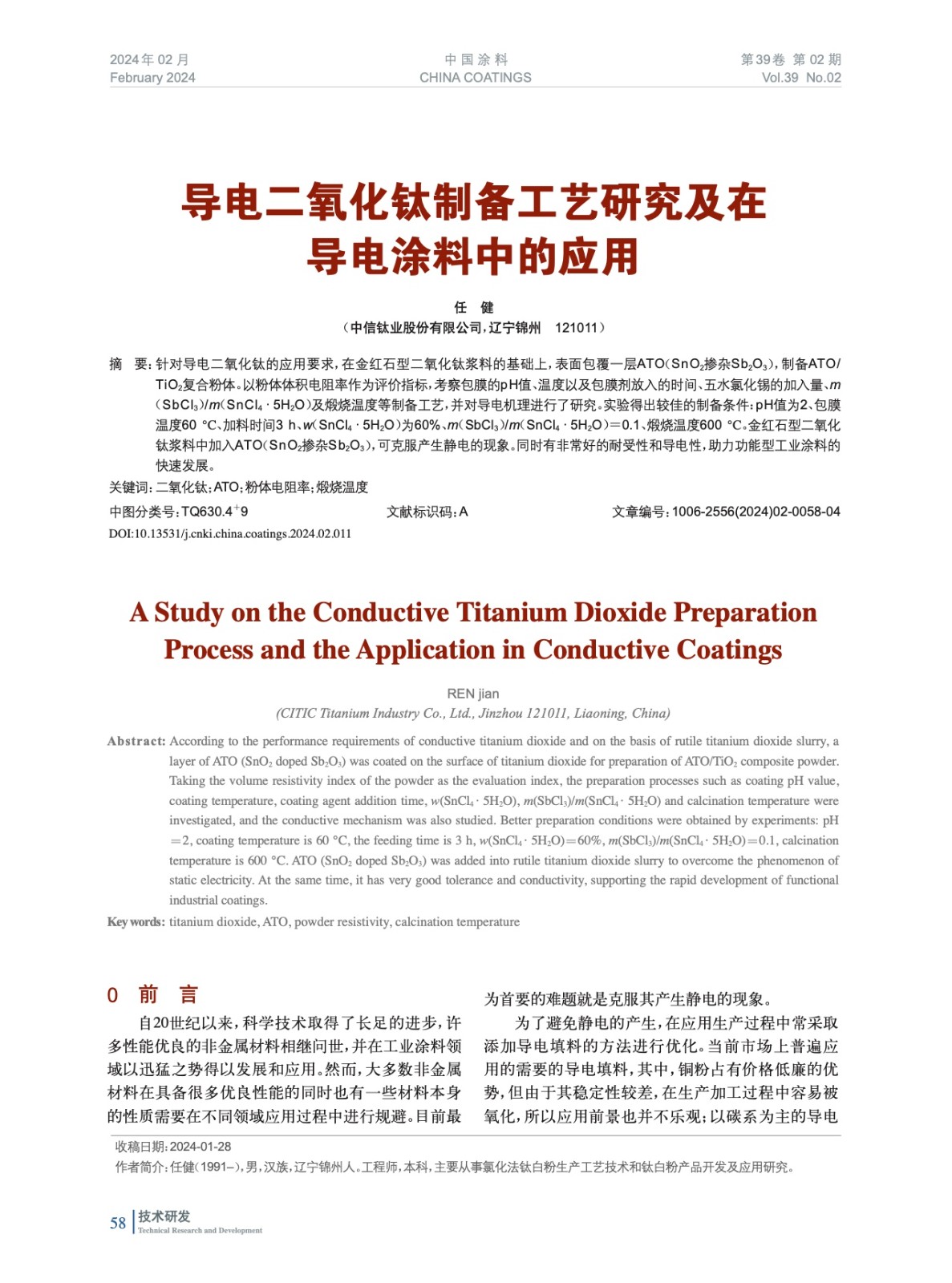

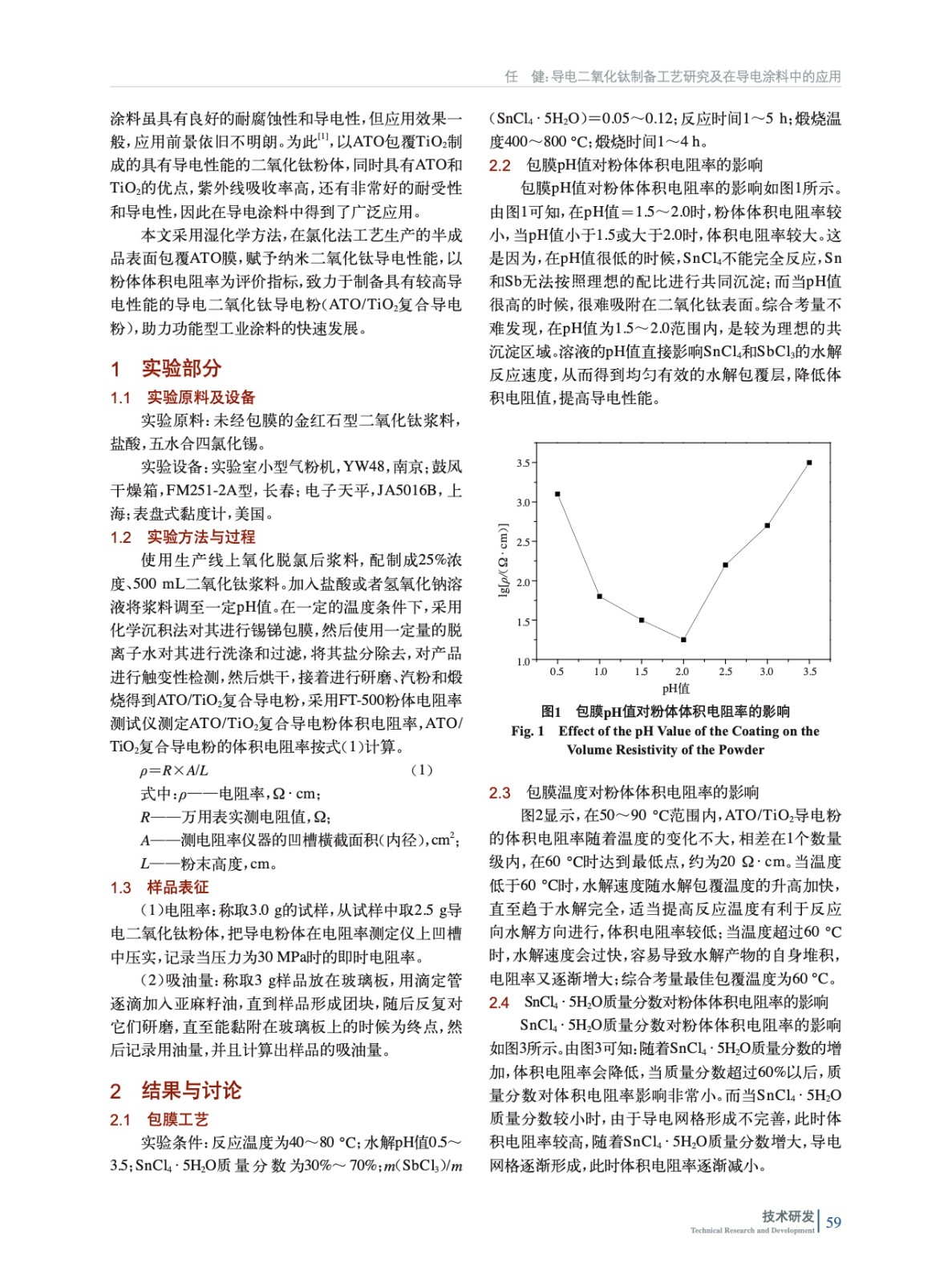

摘要：針對導電二氧化鈦的應用要求，在金紅石型二氧化鈦漿料的基礎上，表面包覆一層ATO（SnO2摻雜Sb2O3），制備ATO/TiO2復合粉體。以粉體體積電阻率作為評價指標，考察包膜的pH值、溫度以及包膜劑放入的時間、五水氯化錫的加入量、m（SbCl3）/m（SnCl4·5H2O）及煅燒溫度等制備工藝，并對導電機理進行了研究。實驗得出較佳的制備條件：pH值為2、包膜溫度60 ℃、加料時間3 h、w（SnCl4·5H2O）為60%、m（SbCl3）/m（SnCl4·5H2O）＝0.1、煅燒溫度600 ℃。金紅石型二氧化鈦漿料中加入ATO（SnO2摻雜Sb2O3），可克服產(chǎn)生靜電的現(xiàn)象。同時有非常好的耐受性和導電性，助力功能型工業(yè)涂料的快速發(fā)展。
