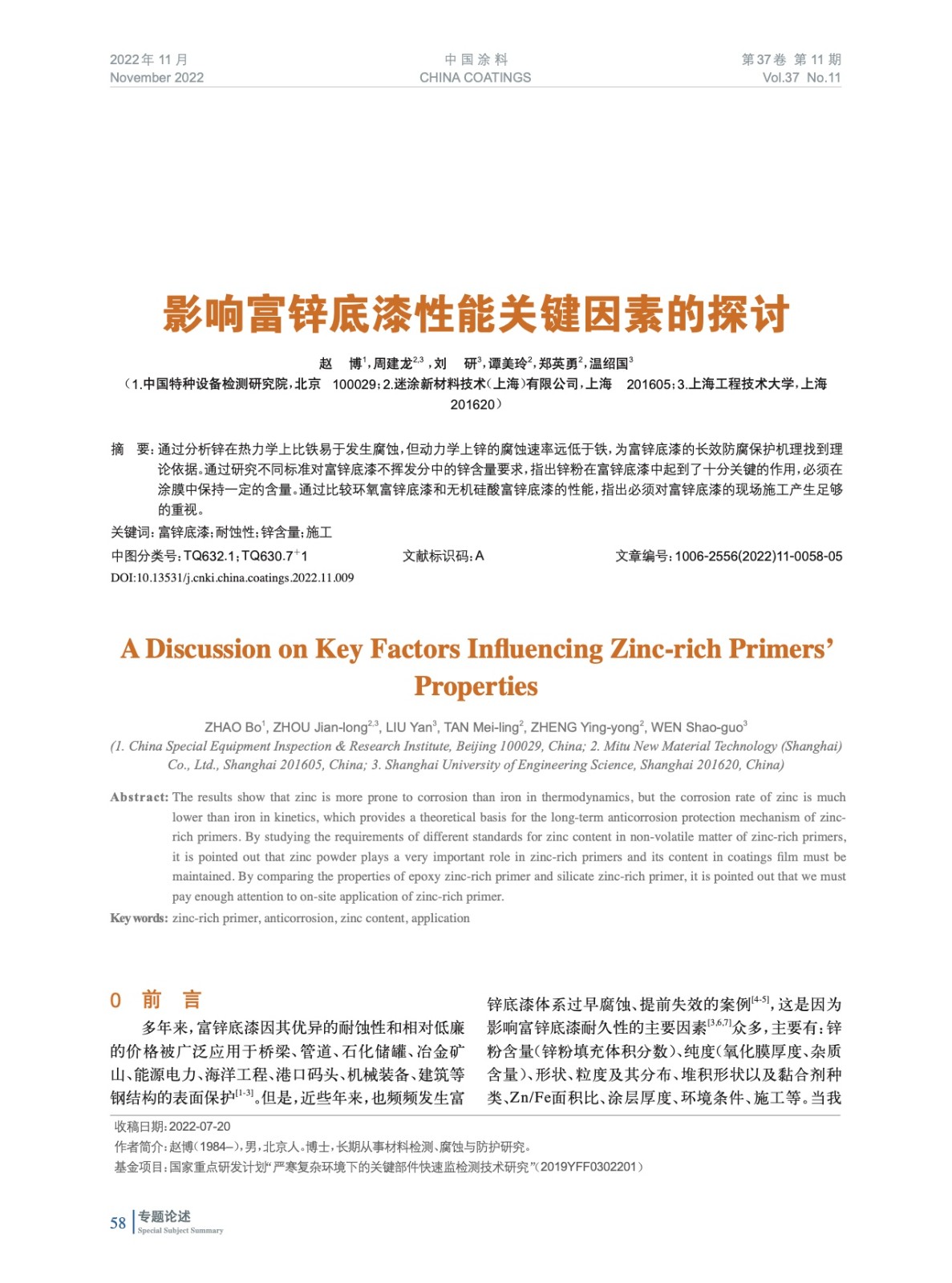

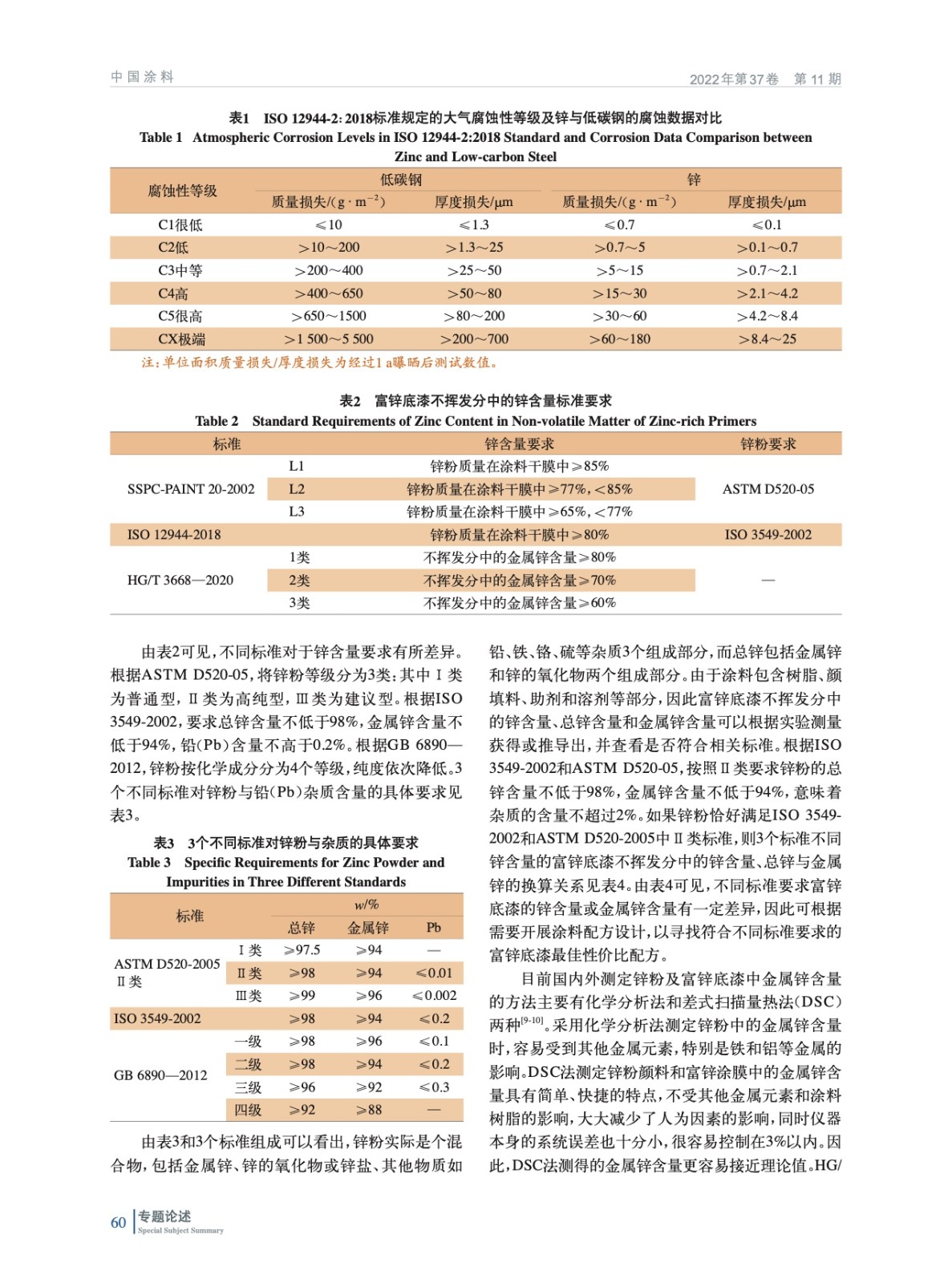

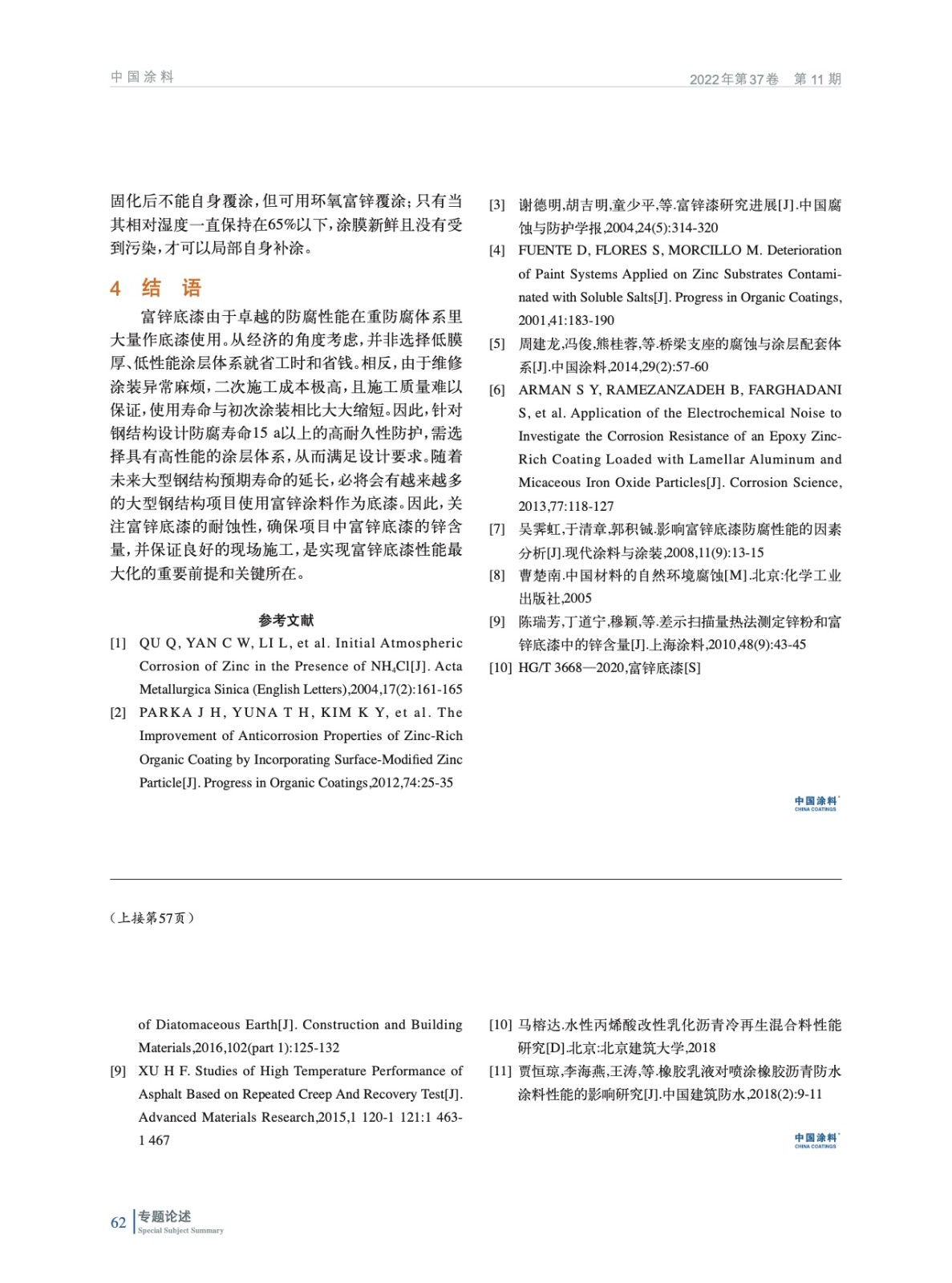

摘要：通過分析鋅在熱力學上比鐵易于發(fā)生腐蝕，但動力學上鋅的腐蝕速率遠低于鐵，為富鋅底漆的長效防腐保護機理找到理論依據(jù)。通過研究不同標準對富鋅底漆不揮發(fā)分中的鋅含量要求，指出鋅粉在富鋅底漆中起到了十分關鍵的作用，必須在涂膜中保持一定的含量。通過比較環(huán)氧富鋅底漆和無機硅酸富鋅底漆的性能，指出必須對富鋅底漆的現(xiàn)場施工產生足夠的重視。
