人人人澡人人肉人人妻-日日骚欧美日韩亚洲一本-2021国产精品色在线观看-91在线国内在线观看

中國涂料 > 歐洲涂料雜志中文版 > ECJ報道

【防腐涂料】綠色衛士--低黏度環氧樹脂制備超高固體分防護涂料

2015-08-25 8:53:25| 次閱讀| 來源歐洲涂料雜志| 作者ECJ

摘要：重點介紹了一種新型低黏度環氧(LVE)涂料，與當前使用的傳統液體環氧涂料相比，施工性能更好， VOC更低。

表5總結了在PVC25%時制備的各種涂料性能。在這些產品體系中，用聚氨基醇固化劑的SER溶劑型環氧涂料(固體分52%)作為對照(性能基準)。所有其他體系用固體分90%的配方(見表3)，使用不同類型的液態環氧樹脂，用曼尼希堿進行固化。

盡管BADGE和BFDGE涂料性能良好，但這些配方產品黏度高(﹥140 KU)，不適于無氣噴涂施工。在BADGE 中添加常用的C12～C14縮水甘油烷基醚(AGE)活性稀釋劑，可制備適于噴涂施工的、合適黏度的產品，但涂料性能下降，表現為：實燥時間明顯延長(延長約9h)，涂膜硬度降低(從171s降至111s)，耐化學性和防腐性能較差。由于使用了活性稀釋劑，涂料的交聯密度降低，出現以上性能下降不足為奇。

耐鹽霧試驗中表現出良好的防腐性能

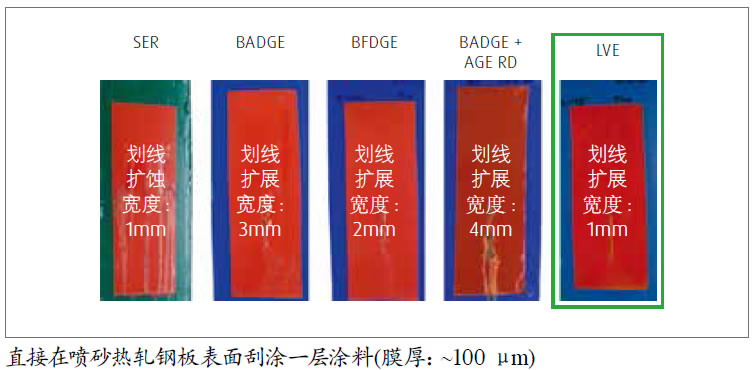

圖1 LVE涂料與標準環氧涂料的防腐性能對比(1 500 h循環腐蝕試驗)

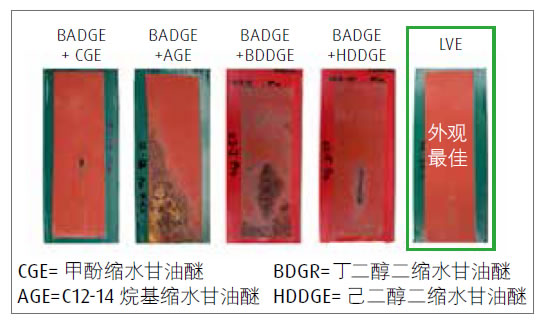

單涂層 圖2 LVE涂料與用帶單官能團和雙官能團活性稀釋劑改性BADGE涂料的防腐性能對比(2 000h循環腐蝕試驗)

圖1表明LVE涂料與標準環氧涂料防腐性能對比結果。圖2展現LVE涂料與用帶單官能團和雙官能團活性稀釋劑改性BADGE涂料的防腐性能對比。活性稀釋劑濃度不固定，但配方黏度達到90～100 KU. 單官能團的稀釋劑，對C12～C14AGE和CGE進行了評價。帶雙官能團的活性稀釋劑，則對BDDGE和HDDGE 進行了評價。

往期推薦
